. !S7-1200
. کد:6ES7232-4HA30-0XB0
. دارای 1 خروجی آنالوگ 10+/- V DC با رزولوشن 12BIT
. یا دارای جریان 20-0 mA با رزولوشن: 11BIT
_________________________________________________________________________________

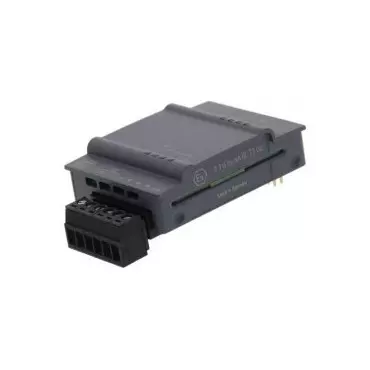

SIMATIC S7-1200 .
Analog output, SB 1232 .
(12bit resolution)1AO, +/-10 V DC .
(11bit resolution) or 0-20 mA/4-20 Ma .
مقررات اصلی فروشگاه:
این بخش در حال تکمیل میباشد.
كارت افزاينده ورودی آنالوگ AM2 RTD زیمنس |...
کارت واسط IM 361 زیمنس | 6ES7361-3CA01-0AA0
کارت واسط IM 365 زیمنس | 6ES7365-0BA01-0AA0
کارت خروجی آنالوگ SM 332 زیمنس |...
• PLC:
PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.
• S7-1200:
PLC مدل S7-1200 تولید شرکت زیمنس SIEMENS، یکی از کنترل کننده های محبوب با طراحی هوشمند و کم هزینه در بازار اتوماسیون صنعتی جهانی است،بنابراین راه حلی مناسب برای اتوماسیون امور مختلف و کارآمد برای سیستم های کنترلی نسبتا پیچیده و عملیاتی برای پروژه های تا حد متوسط می باشد.پی ال سی زیمنس سری 1200 در نسخه های استاندارد و ایمن و دارای :
1. ورودی خروجی یکپارچه و ماژولار و همچنین قابلیت شبکه های ارتباطی میباشند.
2. عیب یابی متعدد و ارائه نوع خطا بر روی نرم افزار و HMI.
3. طراحی نوآورانه در ماژولار بودن و قابلیت برنامه نویسی و پیکربندی با نرم افزار قدرتمند TIA POTAL.
4. دسترسی به شبکه های اترنت صنعتی و شبکه های پروفی نت در سال 2009 می باشد.
این PLC کم هزینه محصول شرکت زیمنس است که جایگزین مدل های سری S7-200 شده است. این پلتفورم تمامی کار هایی که PLC های دیگر انجام می دهد را نیز انجام می دهد اما قابلیت های بیشتری نیز دارد.
• مشخصه فنی مکانیکی S7-1200:
• اتصال کارتها بر ریل DIN یا پنل کنترل به راحتی انجام میشود.
• کنترل کننده منطقی برنامه پذیر دارای قاب پلاستیکی مقاوم میباشد.
• اتصالات آسان بوده و عناصر کنترل توسط فلپ های جلو محافظت میشود.
• پایانههای اتصال و ماژولهای توسعه آنالوگ یا دیجیتال قابل جا به جایی هستند.
• مشخصه فنی ماژول های S7-1200:
• ماژول Central Processing Unit) CPU)
CPU قلب PLC است. بر اساس نيازهاي دستگاه،CPU به صورت ماژولار قابل گسترش است. پردازندهها در S7-1200 زیمنس بر اساس انواع کاربرد در اتوماسیون صنعتی به شرح زیر است:
1) سی پی یوهای استاندارد:
CPU 1211C
CPU 1212C
CPU 1214C
CPU 1215C
CPU 1217C
2) پردازشگر مرکزی FAILSAFE (ایمن در برابر خطر):
CPU1212FC
CPU1214FC
CPU1215FC
3) SIPLUS CPU SIEMENS
• کارتهای ورودی و خروجی (SM):
با توجه به نیاز سیستم اتوماسیون، ماژولهاي سیگنال زیمنس به دو صورت مجزا و مشترک و دو نوع دیجیتال و آنالوگ ارائه میشوند. ماژولهای SIGNAL MOUDLE در کنترلرهای S7-1200 به شرح زیر ميباشند:
ماژول وردی آنالوگ (ANALOGUE)
کارت خروجی آنالوک
ماژول ورودی و خروجی آنالوگ
ماژول ورودی دیجیتال (DIGITAL)
کارت خروجی دیجیتال
ماژول ورودی و خروجی دیجیتال
• منبع تغذیه (Power Supply):
برای تغذیه کارت ها و پردازنده مرکزی لازم نیست حتما از منبع تغذیه هم تیپ S7- 1200 استفاده کرد.اما با این حال مطرحترین منبع تغذیه مخصوص برند زیمنس، مدل PM1207 می باشد.
• ماژول CM پی ال سی 1200 زیمنس:
از ماژول CM برای ایجاد ارتباط بین PLC و سایر قطعات در یک شبکه صنعتی استفاده میشود.در خانواده S7-1200 هر CPU سه کارت شبکه (Communication Module) را تغذیه میکند. ماژولهای شبکه در سمت چپ CPU نصب میشوند.
• ماژول SB ویژه پی ال سی S7-1200 زیمنس:
از ویژگی مخصوص PLC S7-1200 زیمنس ماژول Signal Board می باشد. کارت SB دارای تعداد محدودی ورودی و خروجی بوده که با نصب بر روی CPU تعداد ورودی IH و خروجی ها کنترل گر را افزایش می دهد.
• برد آنالوگ:
برای افزایش تعداد ورودی و خروجی های PLC S7-1200 می توان از ماژولی به نام Signal Board استفاده کرد که این ماژول را به اختصار SB می نامد. این ماژول می تواند به شکل ورودی و خروجی دیجیتال و آنالوگ به CPU S7-1200 اضافه شود. ماژول SB برروی خود CPU S7-1200 قرار می گیرد.در واقع این ماژول جزء ویژگی های منحصر به فرد و خصوصیات ویژه PLC S7-1200 محسوب می شود.
سیگنال برد خروجی آنالوگ PLC زیمنس SB1232، دارای 1 خروجی آنالوگ ، +/- 10V با رزولیشن 12 بیت ،20-0 mA و20-4 mA با رزولیشن 11
مشخصات
- تعداد خروجی دیجیتال :
- 1
- رزولوشن
- "Voltage(12 bit resol) Current (11 bit resol)"
- اصالت کالا
- اصل
