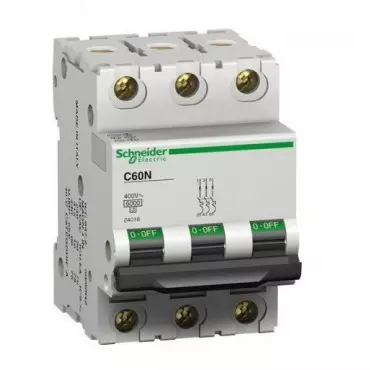

الکتروموتورها جریان راه اندازی بالایی دارند و برای محافظت به کلید حفاظتی احتیاج دارند که در اثر رو به رو شدن با جریان راه اندازی موتور، مدار را سریع قطع نکند. کلید مینیاتوری اشنایدر مدل 24347، یک کلید سه پل کلاس C است که جریان نامی برابر با 4 آمپر و قدرت قطع 6 کیلو آمپر دارد. این کلید در سری کلیدهای اشنایدر سری C60N قرار می گیرد و از تکنولوژی حرارتی مغناطیسی جهت حفاظت اضافه بار و اتصال کوتاه بهره می برد. در ضمن حفاظت روی هر سه پل این کلید اعمال می شود. کلیدهای مینیاتوری اشنایدر کلاس C، که به صورت لحظه ای در جریانی از 5 تا 10 برابر جریان نامی خود تریپ می کنند، برای حفاظت بارهای معمولی و سیستم موتوری ترجیح داده می شوند. از این رو این کلیدها برای تأسیسات تجاری و صنعتی که به شدت القایی هستند به کار می روند.
مینیاتوری مناسب بارهای القایی
بارهای القایی زیاد که نوسان سوئیچ کردن در آن ها زیاد است مانند موتور کوچک و لامپ فلورسنت جهت حفاظت نیاز به کلیدهای مینیاتوری کلاس C دارند.
تأثیر دما بر عملکرد مینیاتوری اشنایدر
یکی از عوامل تأثیرگذار بر عملکرد کلید مینیاتوری، افزایش دمای محیط است. هرچه دما بالاتر رود کلید مینیاتوری تحت تأثیر قرار می گیرد و در جریان های کمتر از جریان نامی خود، تریپ انجام می دهد. به طور مثال برای کلید مینیاتوری 10 آمپر، جریان نامی در 20 درجه سانتی گراد 10.5 آمپر، در 30 درجه سانتی گراد 10 آمپر، در 35 درجه سانتی گراد 9.7 آمپر و در 40 درجه سانتی گراد 9.3 آمپر در نظر گرفته می شود. این روند هر چه دما بالاتر رود با تغییر بیشتر جریان ادامه دارد. این موضوع در طراحی مصارف کلید مینیاتوری مهم است. به طور معمول جریان نامی که توسط کارخانه تولید کلید مینیاتوری بر روی محصول و در کاتالوگ آن ذکر می شود، جریان نامی در 30 درجه سانتی گراد است. دمای محیط جهت عملکرد مناسب این دسته از کلیدهای مینیاتوری اشنایدر در محدوده 25- تا 60 درجه سانتی گراد اعلام شده است.
