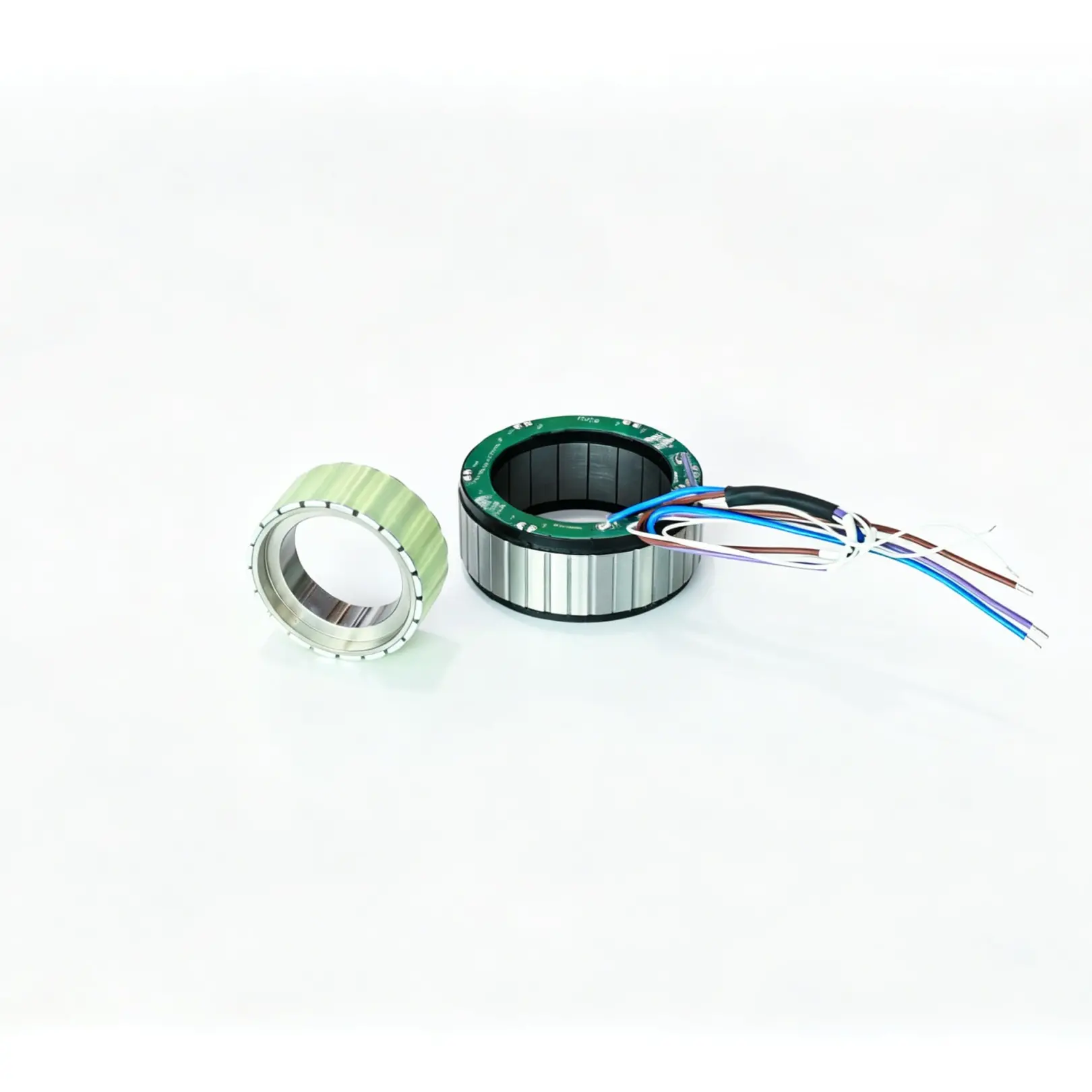

موتور گشتاور بدون فریم کینکو FMK08523-0073-3542N-10DP02 یک Frameless Torque Motor از سری FMK برند Kinco است که برای ساخت مفاصل رباتیک و تجهیزات حرکتی دقیق طراحی شده است. طراحی بدون فریم امکان ادغام مستقیم موتور با اجزای مکانیکی مفصل را فراهم میکند و فضای بیشتری برای طراحی مجموعه حرکتی در اختیار مهندس قرار میدهد. سری FMK کینکو برای رباتهای انساننما، رباتهای مشارکتی و رباتهای چهارپا معرفی شده است.
FMK08523-0073-3542N-10DP02 با توان نامی 732 وات، گشتاور نامی 2 نیوتنمتر و حداکثر گشتاور 6 نیوتنمتر، نسبت به مدل FMK08513 گزینهای قدرتمندتر در همین ابعاد است. سرعت نامی این مدل 3500 دور بر دقیقه و حداکثر سرعت آن 4000 دور بر دقیقه است. ثابت گشتاور 0.134Nm/A و ثابت زمانی مکانیکی 1.02ms نیز برای این مدل اعلام شده است.
| مشخصه |
مقدار |
| مدل |
FMK08523-0073-3542N-10DP02 |
| برند |
Kinco |
| نوع موتور |
Frameless Torque Motor |
| ولتاژ نامی |
48VDC |
| توان نامی |
732W |
| گشتاور نامی |
2Nm |
| حداکثر گشتاور |
6Nm |
| جریان نامی |
16.5A |
| جریان بیشینه |
49.5A |
| سرعت نامی |
3500rpm |
| حداکثر سرعت |
4000rpm |
| ثابت گشتاور |
0.134Nm/A |
| ثابت زمانی مکانیکی |
1.02ms |
| قطر خارجی استاتور |
85mm |
| قطر داخلی روتور |
52mm |
| ارتفاع کل |
حداکثر 34.8mm
|
ویژگیها و مزایا
- طراحی بدون فریم برای ادغام آسان در مفصل ربات
- توان نامی بالای 732 وات
- گشتاور نامی 2Nm و حداکثر گشتاور 6Nm
- ساختار 85 میلیمتری مناسب طراحی مفاصل رباتیک
- پاسخ دینامیکی سریع با ثابت زمانی مکانیکی 1.02ms
- مناسب رباتهای انساننما، مشارکتی و چهارپا
- مناسب سیستمهای حرکت دقیق و تجهیزات رباتی
کاربردها
موتور گشتاور بدون فریم کینکو FMK08523-0073-3542N-10DP02 برای استفاده در مفاصل رباتیک، بازوهای رباتیک، رباتهای انساننما، رباتهای چهارپا و سایر سیستمهای حرکت دقیق گزینهای مناسب است. سری FMK با قطرهای مختلف استاتور برای انواع مفاصل از مچ و آرنج تا شانه و کمر طراحی شده است.
در رباتی مال میتوانید این موتور کینکو را برای پروژههای رباتیک و اتوماسیون تهیه و مشخصات آن را با نیاز سیستم خود تطبیق دهید.
