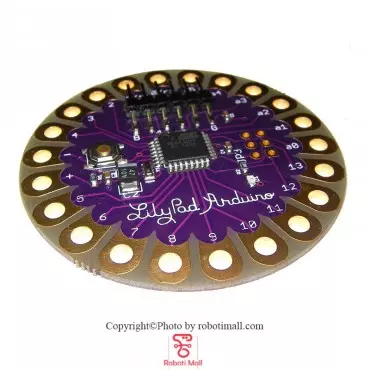

آردوینو LilyPad برای کاربردهای پوشیدنی و لباس‌های هوشمند طراحی شده است. این آردوینو به منظور دوخته شدن به محصول طراحی شده است و با استفاده از نخ رسانا می‌توان آن را به سایر اجزای قابل دوخت متصل کرد. این بردها به صورت یک دایره بنفش و شبیه به گل ساخته می‌شوند. پین‌ها روی این بردها سوراخ‌هایی بزرگ و پوشیده از مس هستند. این طراحی به این دلیل است که نخ رسانا به سوراخ‌ها دوخته شده و تماس الکتریکی با مس پوشاننده گلبرگ‌ها ایجاد کند. این بردها برای پروژه‌هایی که ترکیب الکترونیک با نساجی و پارچه است مناسب می‌باشد.در واقع Lilypad یک خانواده از بردهای آردوینو است که با تعداد اتصالات و ابعاد مختلف تولید شده‌اند. این مجموعه عموما به صورت مستقیم به رایانه متصل نمی‌شود و برای این کار باید از یک رابط USB-Serial مانند ماژول‌های FTDI استفاده کنید. این مجموعه شامل Lilypad Main Board، Lilypad Simple، Lilypad USB، Lilypad SimpleSnap وLilypad Tiny می‌شود. شکل دایره‌ای Lilypad و چیدمان پین‌های آن که بر روی محیط دایره قرار گرفته‌اند، آنرا بسیار مناسب برای جایگذاری در لباس‌ها کرده است.
بر روی LilyPad 328 میکروکنترلر ATmega328 نصب شده است که دارای حافظه فلش 16KBو 1KB حافظه SRAM بوده و قادر است برنامه‌ها را با سرعت 8MHz اجرا کند. این نسخه Lilypad تعداد 14 پین دیجیتال دارد که 6 تای آن PWM را پشتیبانی می‌کند و همچنین 6 پین آنالوگ دارد. جالب است که تمام این موارد بر روی یک دایره به قطر 50 میلیمتر گنجانده شده است!
از آنجایی که برد آردوینو LilyPad 328 به دلیل اندازه کوچک، وزن پایین و کارایی بالا در بسیاری از پروژه‌های DIY کاربرد دارد، نظر شما راجع به سایر ویژگی و کاربردهای این محصول چیست؟ دیدگاه خود را با ما در میان بگذارید.
مشخصات فنی آردوینو Lily Pad :
• میکروکنترلر : ATmega328
• ولتاژ کاری: 2.7 تا 5.5 ولت
• ولتاژ ورودی : 2.7 تا 5.5 ولت
• 14 پایه ی دیجیتال ورودی / خروجی با قابلیت جریان دهی 40 میلی آمپر
• کانال های PWM : 6
• کانال های ورودی آنالوگ : 6
• فرکانس کاری میکروکنترلر : 8 مگاهرتز
• 6 پین مختص اتصال به مبدل FTDI جهت ارتباط USB
• قابل شستشو و مناسب برای استفاده در لباس ها و بافت های پارچه ای
• مناسب برای led های تزئینی
• 32 کیلو بایت حافظه ی فلش (2کیلوبایت توسط بوت لودر استفاده می شود)
• 1 کیلوبایت SRAM
• EEPROM : 512 بایت
• سرعت ساعت : 8 MHz
• ابعاد : 50 میلیمتر قطر خارجی، 0.8 میلیمتر ضخامت PCB
مزایا :
• وجود کتابخانه های بسیار زیاد برای راه اندازی سنسور های مختلف
• عدم نیاز به پروگرامر
• محیط نرم افزاری بسیار ساده
• کدنویسی آسان
• متن باز بودن آن
