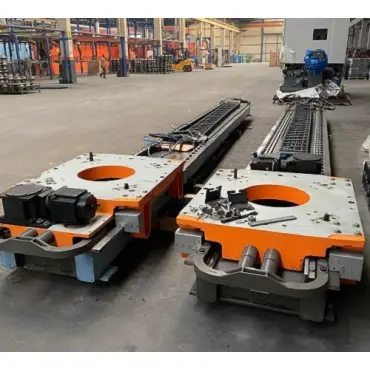

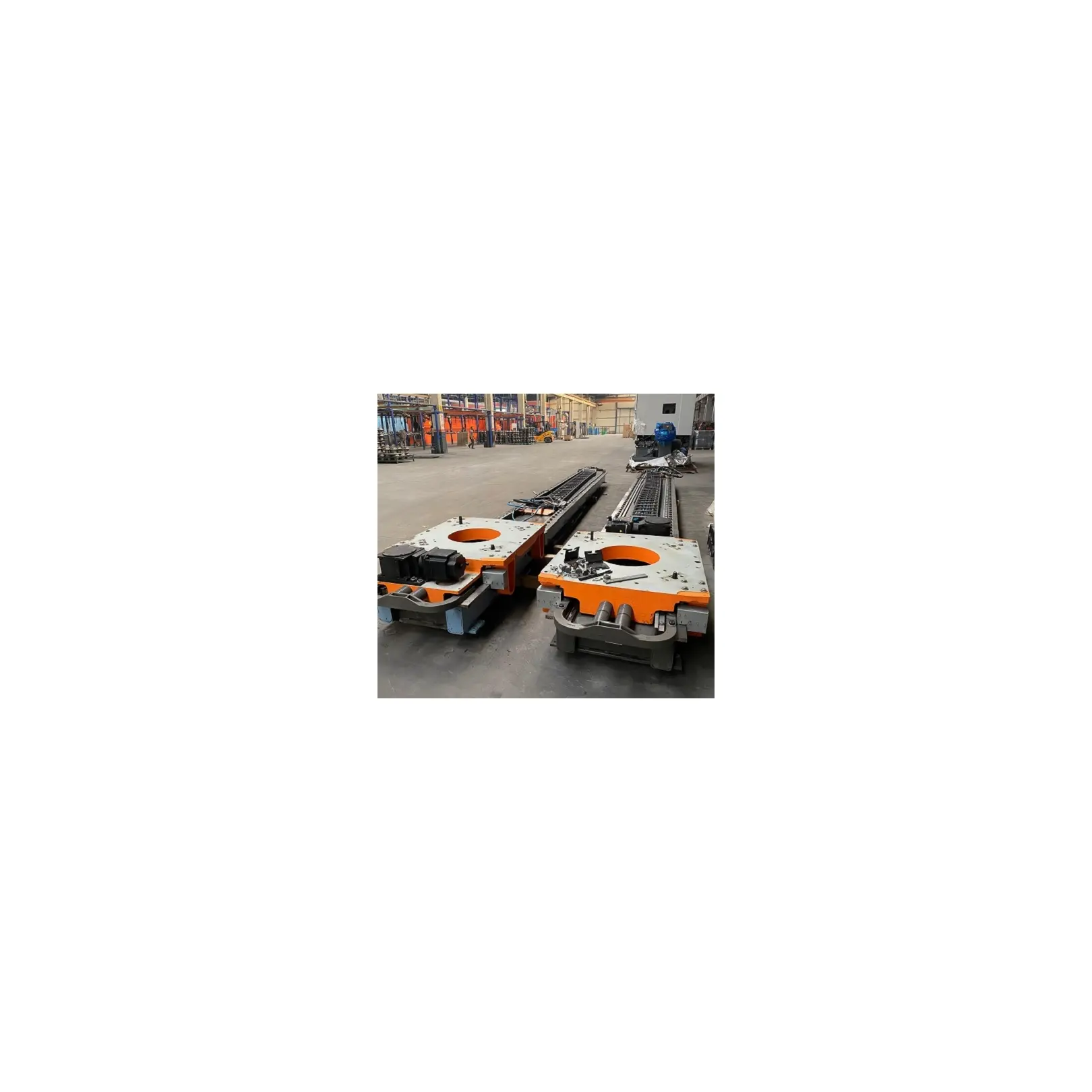

ریل یا محور خطی ربات کوکا (KUKA Linear Unit) یکی از تجهیزات جانبی مهم در سیستم‌های اتوماسیون صنعتی است که با افزودن یک محور حرکتی مستقل به ربات، محدوده کاری آن را افزایش می‌دهد. این تجهیز امکان حرکت ربات روی یک مسیر خطی را فراهم می‌کند تا ربات بتواند به چند ایستگاه کاری دسترسی داشته باشد یا در طول یک خط تولید حرکت کند. محورهای خطی کوکا در مدل‌ها و ظرفیت‌های مختلف طراحی شده‌اند و انتخاب آن‌ها به نوع ربات، وزن مجموعه متحرک، طول مسیر و شرایط کاری بستگی دارد.
ریل خطی کوکا به‌عنوان محور هفتم ربات (7th Axis) شناخته می‌شود و می‌تواند به کنترلر ربات متصل شود. در این ساختار، حرکت ریل و حرکات ربات با یک سیستم کنترلی هماهنگ می‌شوند و برای محور خطی به کنترلر ربات جداگانه‌ای نیاز نیست. این قابلیت امکان اجرای برنامه‌های حرکتی هماهنگ و افزایش انعطاف‌پذیری خطوط تولید را فراهم می‌کند. طبق اطلاعات رسمی شرکت KUKA، بسته به مدل محور خطی، امکان استفاده از حداکثر چهار ربات روی یک ریل وجود دارد.
مشخصات فنی ریل خطی KUKA
شرکت کوکا محورهای خطی متنوعی برای خانواده‌های مختلف ربات‌های صنعتی تولید کرده است. جدول زیر مشخصات اصلی چند مدل از این تجهیزات را نشان می‌دهد.
| مشخصه |
KL 100 |
KL 250-3 |
KL 4000 |
KL 5000 |
| نوع تجهیز |
محور خطی |
محور خطی |
محور خطی سنگین‌کار |
محور خطی سنگین‌کار |
| ظرفیت بار اعلام‌شده |
تا ۱۰۰ کیلوگرم |
تا ۳۰۰ کیلوگرم |
تا ۴۰۰۰ کیلوگرم |
تا ۵۰۰۰ کیلوگرم |
| حداکثر طول مسیر اسمی |
حدود ۳۰ متر |
حدود ۳۰٫۱ متر |
حدود ۳۰٫۴ متر |
حدود ۳۰٫۳ متر |
| تعداد محور |
۱ |
۱ |
۱ |
۱ |
| قابلیت نصب |
کف، سقف و دیوار |
کف و سقف |
کف و سقف |
کف |
| کاربرد شاخص |
ربات‌های کوچک |
ربات‌های سری KR CYBERTECH |
ربات‌های سنگین‌کار |
ربات‌های سنگین‌کار |
این جدول خلاصه‌ای از مشخصات اعلام‌شده برای خانواده‌های مختلف محور خطی کوکاست. ظرفیت بار به مدل و پیکربندی مربوط است و لزوماً به معنای ظرفیت مجاز حمل هر ربات نصب‌شده روی ریل نیست.
انواع ریل خطی ربات کوکا
۱. محور خطی KUKA KL 100
محور خطی KL 100 برای ربات‌های خانواده KR AGILUS طراحی شده است. این مدل در کاربردهایی که به افزایش محدوده حرکت ربات‌های کوچک نیاز دارند، قابل استفاده است و امکان نصب روی کف، سقف یا دیوار را فراهم می‌کند. ظرفیت بار اعلام‌شده برای این خانواده تا ۱۰۰ کیلوگرم است. KUKA
۲. محور خطی KUKA KL 250-3
مدل KL 250-3 برای ربات‌های سری KR CYBERTECH در نظر گرفته شده است و ظرفیت بار اعلام‌شده آن تا ۳۰۰ کیلوگرم است. این محور می‌تواند محدوده حرکتی ربات را افزایش دهد و برای کاربردهایی مانند جابه‌جایی قطعات، مونتاژ و خودکارسازی چند ایستگاه کاری مورد استفاده قرار گیرد. KUKA
۳. محور خطی KUKA KL 4000
محور KL 4000 یک سیستم خطی سنگین‌کار است که برای استفاده با خانواده‌هایی مانند KR QUANTEC، KR FORTEC و برخی ربات‌های پالتایزر طراحی شده است. ظرفیت بار اعلام‌شده این مدل تا ۴۰۰۰ کیلوگرم است و امکان استفاده از چند کریج حرکتی روی یک محور نیز وجود دارد. این ویژگی در خطوط تولید بزرگ و سیستم‌های جابه‌جایی صنعتی اهمیت دارد. kuka.cn
۴. محور خطی KUKA KL 5000
مدل KL 5000 برای کاربردهای سنگین‌کار طراحی شده و ظرفیت بار اعلام‌شده آن تا ۵۰۰۰ کیلوگرم است. طول این محور می‌تواند به حدود ۳۱ متر برسد و در پیکربندی مناسب، امکان حرکت چند ربات روی یک سیستم خطی را فراهم می‌کند. این مدل برای برخی ربات‌های خانواده KR QUANTEC و KR FORTEC مناسب است. KUKA
ویژگی‌ها و مزایای ریل خطی ربات کوکا
- افزایش محدوده کاری: ربات می‌تواند در طول یک مسیر خطی حرکت کند و به نقاطی فراتر از محدوده دسترسی بازوی خود برسد.
- افزایش انعطاف‌پذیری تولید: امکان انجام عملیات در چند ایستگاه کاری با استفاده از یک ربات فراهم می‌شود.
- هماهنگی حرکتی: محور خطی می‌تواند به‌عنوان محور خارجی ربات از طریق کنترلر سازگار مدیریت شود.
- تنوع در ظرفیت و طول مسیر: مدل‌های مختلف برای ربات‌های کوچک تا تجهیزات سنگین‌کار موجود هستند.
- امکان استفاده از چند ربات: در مدل‌ها و پیکربندی‌های سازگار، امکان نصب چند ربات روی یک محور خطی وجود دارد.
- قابلیت توسعه سیستم: طراحی ماژولار برخی مدل‌ها امکان تنظیم طول مسیر متناسب با نیاز پروژه را فراهم می‌کند. KUKA
کاربردهای محور خطی ربات کوکا
ریل خطی کوکا در کاربردهای مختلف اتوماسیون صنعتی مورد استفاده قرار می‌گیرد، از جمله:
- جوشکاری صنعتی: حرکت ربات در امتداد قطعات بزرگ یا چند ایستگاه جوشکاری.
- جابه‌جایی قطعات: انتقال قطعات بین ایستگاه‌های مختلف تولید.
- ماشین‌کاری صنعتی: افزایش محدوده دسترسی ربات در سلول‌های ماشین‌کاری.
- بارگذاری و تخلیه ماشین‌آلات: استفاده از یک ربات برای سرویس‌دهی به چند دستگاه.
- مونتاژ صنعتی: دسترسی به موقعیت‌های مختلف در طول خط مونتاژ.
- پروژه‌های اتوماسیون بزرگ: حرکت ربات در مسیرهای طولانی و پوشش فضای کاری گسترده.
خرید ریل خطی ربات کوکا از رباتی مال
اگر برای افزایش محدوده کاری ربات صنعتی خود به یک محور خطی نیاز دارید، انتخاب مدل مناسب باید بر اساس نوع ربات، ظرفیت بار، طول مسیر، سرعت حرکت و شرایط نصب انجام شود. سازگاری مکانیکی و کنترلی محور خطی با ربات نیز اهمیت زیادی دارد؛ بنابراین پیش از خرید باید مشخصات دقیق هر دو تجهیز بررسی شود.
در رباتی مال می‌توانید برای دریافت اطلاعات بیشتر درباره ریل خطی ربات کوکا، بررسی مدل‌های KL و انتخاب محور متناسب با پروژه اتوماسیون صنعتی خود اقدام کنید.
هنگام خرید محور خطی کارکرده، وضعیت ریل‌ها و واگن‌ها، سیستم انتقال حرکت، موتور و گیربکس، زنجیر کابل، تجهیزات ایمنی و سازگاری سیستم کنترل را بررسی کنید. همچنین طول مسیر مفید باید با فضای نصب و محدوده کاری موردنیاز ربات مطابقت داشته باشد.
